单排四点接触球式回转支承(HS系列)——外齿式

　　结构特色、功能、适用范围

　　回转支承是重要的传动部件，可以完成相对回转运动，在运转过程中需要接受多方面的作用力，跟着目前我国各种机械设备的广泛运用，回转支承是设备中不行短少的配件，广泛的应用于各种类型的工程机械中、医疗机械设备中、工业设备中，得到了高度的认可。单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时接受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

　　回转支承在注润滑脂时，要慢慢滚动回转支承，使润滑脂填充均匀，齿面要常常进行铲除杂物，可以依据本身的情况自行的挑选加润滑脂，在初次转运100小时候，要及时查看螺栓的预紧力，今后每滚动500小时都要进行查看，保证具有足够的预紧力，禁止用水只接冲刷回转支承，以防水进入滚道，防止硬物进入齿啮合区，定时查看密封完好性，发现脱落应及时复位。

　　注：　

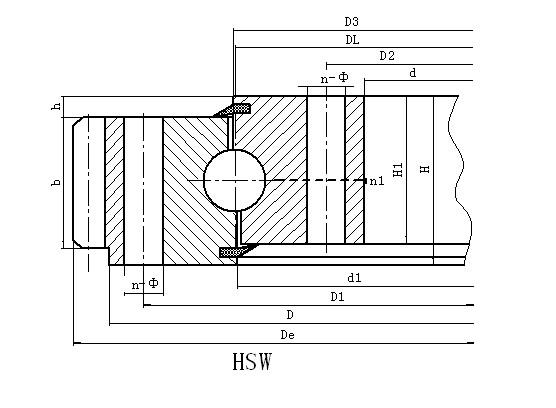

　　1、安装孔n-Φ可改用螺孔；齿宽b可改为H-h。

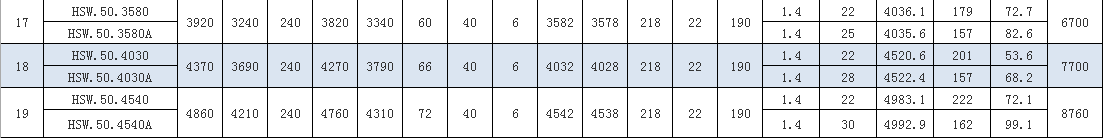

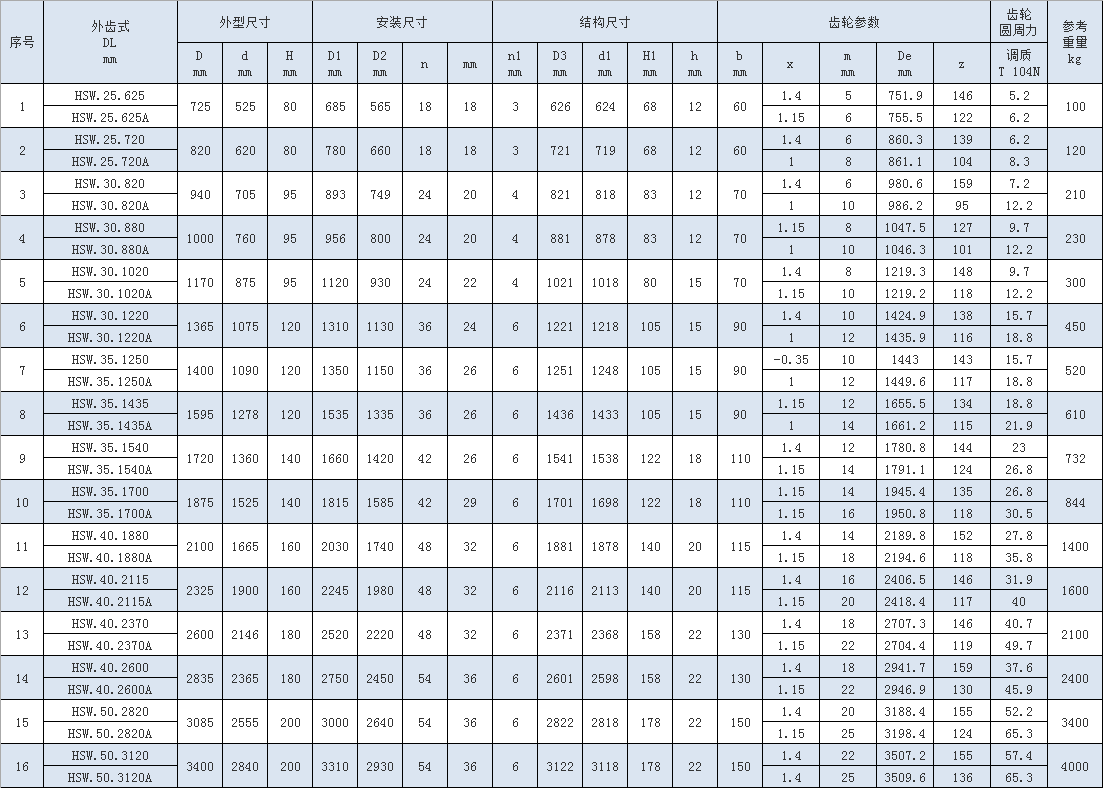

　　2、表内变位系数均为外齿式规划。
